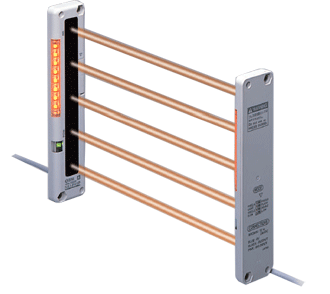

10mm厚：原有型号的1/2

清晰可见的作业指示灯

长检测距离：3m

可同时安装2组传感器

亮起模式可选

可选的检测工作

用途

防止检选错误部件	有宽定位区域的检测部件

订购指南

种 类	形　状	检测距离(注)	型　号	输　出
指示灯型 高亮度作业		0.1～1.2m (当设定SHORT时为 0.05～0.5m)	NA1-PK5	NPN开路集电极晶体管
			NA1-PK5-PN	PNP开路集电极晶体管
长检测距离型		0.2～3m (当设定SHORT时为 0.05～1m)	NA1-5	NPN开路集电极晶体管
			NA1-5-PN	PNP开路集电极晶体管

注： 检测距离是在投光器和受光器之间可设定的范围。NA1-PK5(-PN)可检测0.1m以内(当设定在SHORT时为0.05m)的物体。注：NA1-5(-PN)可检测0.2m以内(当设定在SHORT时为0.05m)的物体。

5m电缆长度型，中继连接器型

备有5m电缆长度型(标准：2m)和中继连接器型(标准：电缆型)。

型号表

种 类	标准型	5m电缆长度型	中继连接器型(注)
高亮度作业指示灯型	NA1-PK5	-------	NA1-PK5-J
	NA1-PK5-PN	-------	NA1-PK5-PN-J
长检测距离型	NA1-5	NA1-5-C5	NA1-5-J
	NA1-5-PN	-------	NA1-5-PN-J

注：请另行订购中继连接器型的匹配电缆。

匹配电缆(需2根电缆。)

型　号 说　明 CN-24-C2 4芯电缆，长2m CN-24-C5 4芯电缆，长5m

配件(另售)

品　名	型　号	说　明
传感器安装支架	MS-NA1-1	4个支架为1套 附带4个带垫圈的M4螺丝(长15mm)，8个螺母，4个挂钩，4个垫片和8个带垫圈的M4螺丝(长8mm)。(MS-NA1-1不附带垫片。)
	MS-NA2-1
传感器保护支架	MS-NA3	保护传感器机身。 2个银色支架为1套[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。]
	MS-NA3-BK	保护传感器机身s。 2个黑色支架为1套[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。]
狭缝透光罩	OS-NA1-5	狭缝透光罩限制投光或受光量。(封条型，10个为1套)
Y形连接器	SL-WY(每套5个)	此连接器用于连接受光器和投光器电缆。

传感器安装支架
MS-NA1-1	MS-NA2-1
传感器保护支架 MS-NA3 MS-NA3-BK	狭缝透光罩 OS-NA1-5
Y形连接器 SL-WY

种　类		NPN输出		PNP输出
		高亮度作业指示灯型	长检测距离型	高亮度作业指示灯型	长检测距离型
型　号		NA1-PK5	NA1-5	NA1-PK5-PN	NA1-5-PN
检测高度		100mm
检测距离(注)		0.1～1.2m (当设定在SHORT时为0.05～0.5m)	0.2～3m (当设定在SHORT时为0.05～1m)	0.1～1.2m (当设定在SHORT时为0.05～0.5m)	0.2～3m (当设定在SHORT时为0.05～1m)
光轴间距		25mm
光轴数		5光轴
检测物体		φ 35mm以上的不透明体
电源电压		12～24V DC±10%　脉动P-P10%以下
消耗电力(注2)		投光器：0.5W以下，受光器：0.8W以下		投光器：0.6W以下，受光器：0.9W以下
输出		NP N开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压：1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时)		PN P开路集电极晶体管 ·最大源电流：100mA ·外加电压：30V DC以下(输出和＋V之间) ·剩余电压：1V以下(源电流100mA时) 0.4V以下(源电流16mA时)
输出工作		1个以上光轴遮光时ON或OFF/2个以上光轴遮光时ON或OFF，可由工作模式开关选择
短路保护		装　备
反应时间		10ms以下(当使用防干扰功能时，入光时：30ms以下，遮光时：13ms以下)
指示灯	投光器	电源指示灯：绿色LED(电源ON时亮起) 作业指示灯：橙色LED 作业指示灯输入低时亮起或闪烁，由工作模式开关选择亮起形式		电源指示灯：绿色LED(电源ON时亮起) 作业指示灯：橙色LED 作业指示灯输入低时亮起或闪烁， 由工作模式开关选择亮起形式
	受光器	工作状态指示灯：红色LED 1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起 稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起) 作业指示灯：橙色LED 作业指示灯输入低时亮起或闪烁， 由工作模式开关选择亮起形式		工作状态指示灯：红色LED 1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起 稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起) 作业指示灯：橙色LED 作业指示灯输入高时亮起或闪烁，由工作模式开关选择亮起形式
防干扰功能		装　备
环境 性能	保护构造	IP62(IEC)
	周围温度	－10～+55°C(注意不可结露、结冰)，存储：－20～+70°C
	周围湿度	35～85%RH，存储：35～85%RH
	周围照明度	白炽灯：受光面照明度 3,000x
	耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率：10～150Hz，双振幅：0.75mm，X，Y和Z各方向2小时
	耐冲击	加速度：490m/s2(约50G)，X，Y和Z各方向3次
投光二极体		红外线LED(同步扫描系统)
投光波峰波长		950μm
材质		保护外壳：耐热ABS，透镜罩：丙烯，指示灯罩：丙烯
电缆		0.3mm2 4芯(投光器：3芯)防油橡皮电缆，长2m
电缆延长		0.3mm2以上的电缆全长可延长至100m，适用于投光器和受光器
重量		投光器：约80g 受光器：约85g	投光器：约70g 受光器：约80g	投光器：约80g 受光器：约85g	投光器：约70g 受光器：约80g

注： 1) 检测距离是在投光器和受光器之间可设定的范围。 NA1-PK5(-PN)可检测0.1m以内(当设定在SHORT时为0.05m) 的物体。NA1-5(-PN)可检测0.2m以内(当设定在SHORT时为 0.05m)的物体。 2) 根据以下公式获得消耗电流 消耗电流＝消耗电力÷电源电压 (例) 电源电压为12V时， 投光器的消耗电流为： 0.5W÷12V≈0.042A＝42mA
